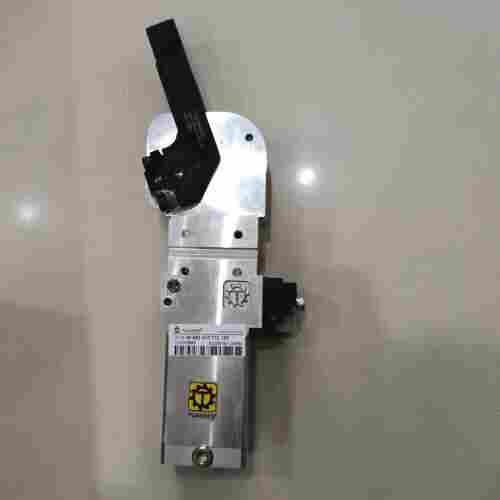

氣缸Tunkers規格V40 BR2 A10 T12 135

氣動夾具不是作為現成的全套工具提供的用于獨立使用，因此沒有配備自己的安全設備。只有在生產環境中正確安裝時系統和相應的安全控制系統都將被添加滿足安全要求。

如果發生任何使人員面臨風險的故障，氣動夾具應立即關閉。維護措施包括僅在機組完全停止時進行，并且由具備適當資質的*進行。

夾具通過四個帶帽螺釘安裝在前部/后部的肩部區域。在氣動控制之間創建壓縮空氣供應和夾具（連接“N”）。

當夾緊臂“E”被設置時，手指可能被切斷或壓碎。請勿將手伸入旋轉接頭夾緊臂的面積。在以下情況下中斷壓縮空氣供應在工具區工作。

氣動夾具的安裝是為了串聯應用采用低維護軸承和導軌進行生產。這一技術概念允許在沒有重要組件的情況下進行300萬次循環穿。由于氣動夾具的封閉結構，沒有需要進行特殊維護。

我們使用工具技術的示例肘節鎖原理是微型夾具專為夾緊和抓握而設計中小型組件的要求它們的特點是尺寸緊湊這些*工具重量輕、特點鮮明。

這是通過整體式設計實現的住房。憑借這種異常緊湊的形式，所有機械和氣動部件，包括驅動缸、肘節鎖機構和夾具臂軸承，集成在高強度鋁制外殼。

作為一種選擇，微型系列夾具可以安裝磁力操作限位器開關。迷你夾具的氣缸尺寸為16至夾緊力水平高達約800 N時為40 mm。

平行平面夾緊過程，其中臂垂直移動至工件4毫米處。在平行平面夾緊過程中，恒定無論手臂如何，夾緊力都是可用的長度。夾臂可旋轉/轉動從打開位置到夾緊位置135o

另一方面，UP夾具與樞軸點無關。這意味著夾緊點的布置可以靈活選擇，因?yàn)橥屏谴怪彼腿?。沒有剪切或拉伸的危險組件上的力。

氣缸Tunkers規格V40 BR2 A10 T12 135
