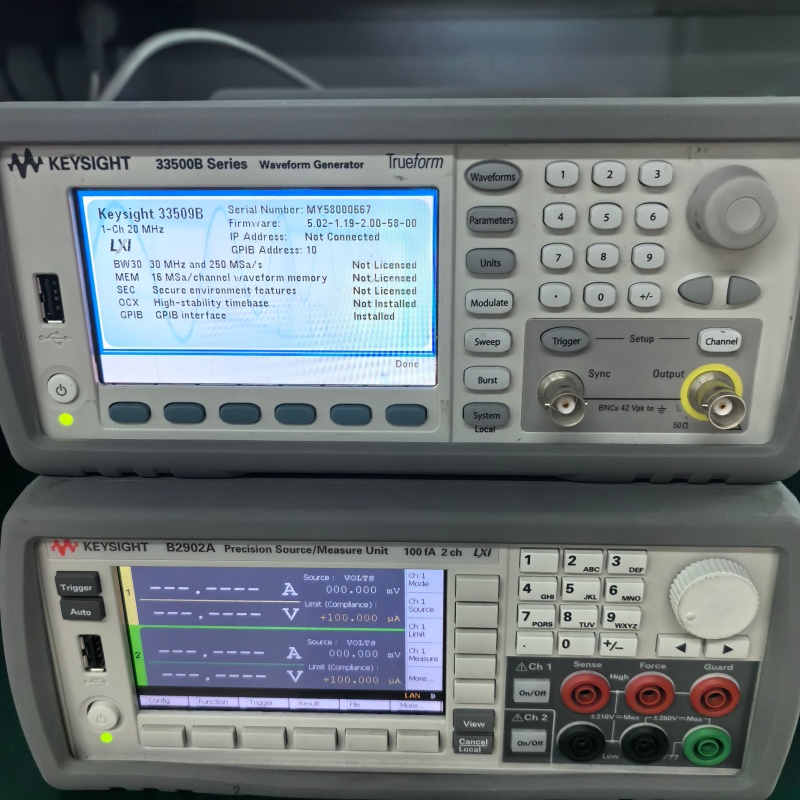

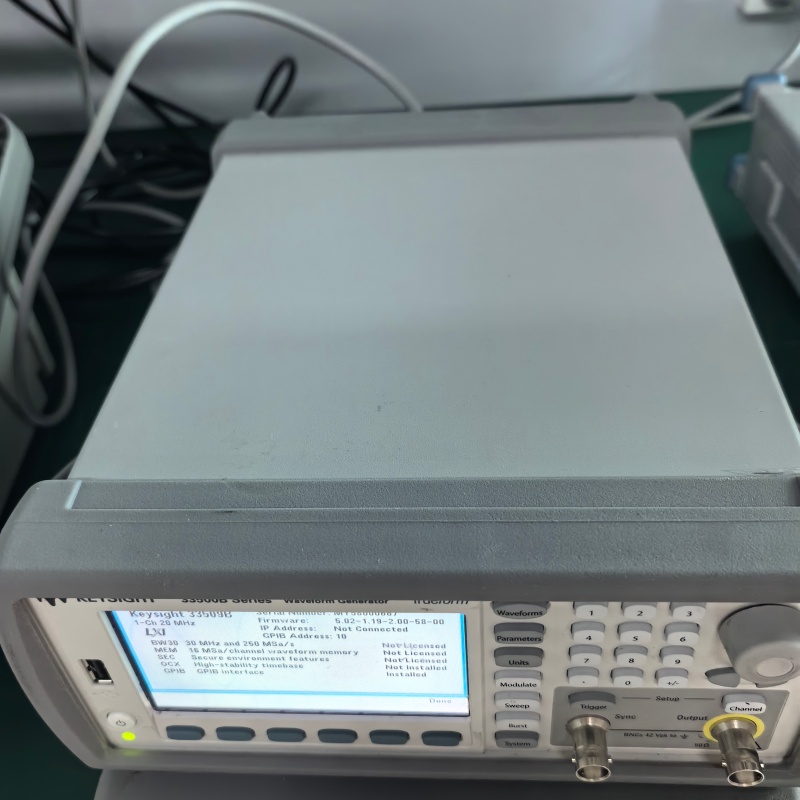

KEYSIGHT 33509B 是是德科技（Keysight）33500B 系列（Trueform 技術平臺）中的 單通道函數 / 任意波形發生器，主打 20 MHz 頻段的高精度信號生成，兼顧易用性與，適用于教育實驗、電子研發及工業測試中對單通道信號的基礎與復雜波形需求。以下是其核心特性與技術細節解析

1. 頻率與波形能力

通道配置：1 個獨立輸出通道，無需考慮多通道同步，專注單信號生成，適合僅需單一激勵源的場景（如基礎電路測試、傳感器信號模擬）。

頻率范圍：

標準函數波形（正弦波、方波等）：* 20 MHz，滿足中低頻段測試需求；

任意波形：基于 Trueform 技術，采樣率高達 100 MSa/s，14 位垂直分辨率，可生成平滑低失真的復雜波形（如自定義傳感器輸出、通信協議前導碼）。

2. 波形與調制功能

內置函數波形：涵蓋 15 種標準波形，包括正弦波、方波（上升 / 下降時間 < 10 ns @ 5 Vpp，50 Ω）、三角波、噪聲（白噪聲 / 粉紅噪聲）、脈沖（占空比 0.001%~99.999%）等，支持參數精細調節（如方波 duty cycle 步進 0.001%）。

任意波形生成：

標準存儲深度 16 k 點，通過 USB 導入外部波形文件（.wfm 格式），*長可擴展至 16 M 點（分段播放模式）；

支持波形數學運算（加減、濾波、調制）與拼接，可通過 Keysight BenchVue 軟件 圖形化編輯，降低復雜波形設計門檻。
