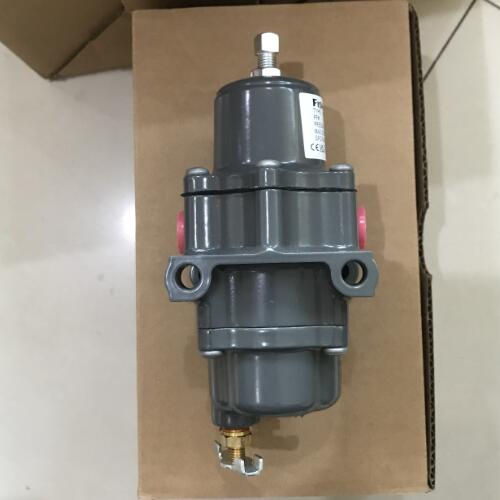

費希爾過濾減壓閥FS-67CFR-600結構

減壓閥的是靠閥內流道對水流的局部阻力降低水壓，水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓差自動調節。定比減壓原理是利用閥體中浮動活塞的水壓比控制，進出口端減壓比與進出口側活塞面積比成反比。這種減壓閥工作平穩無振動；閥體內無彈簧，故無彈簧銹蝕、金屬疲勞失效之慮；密封性能良好不滲漏，因而既減動壓（水流動時）又減靜壓（流量為0時）；特別是在減壓的同時不影響水流量。

順時針旋轉調節螺絲，彈簧受力壓下膜片，閥芯隨之移動，形成通路，氣源壓力通過出口輸出。

當出口壓力達到設定值時，出口壓力通過感應孔作用于膜片底部，與彈簧壓力平衡，維持設定壓力。

Fisher EZR 型先導式泄壓閥或背壓調壓器通常在城市門站和區站中用作過壓保護泄壓閥，或在商業和工業應用中用作背壓調壓器。 其運行安靜、順暢，關斷嚴密且使用壽命長，即使在臟污的工況下也能有很好的表現。

減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。

若出口壓力過設定值，多余壓力通過膜片與底盤間的孔排出，確保壓力穩定。

組合式過濾減壓閥可根據輸出壓力精度的要求選配高精度的精密減壓閥；在使用過程中，壓縮空氣經過兩級三段式過濾器去除壓縮空氣中的油、水、塵等雜質后，大大提高了減壓閥膜片的使用壽命和調節壓力的精密度；由于過濾元件使用壽命較長，在維護上可單獨對過濾元件、減壓元件進行修復，無需整體更換，大大節約成本。

費希爾過濾減壓閥FS-67CFR-600結構
