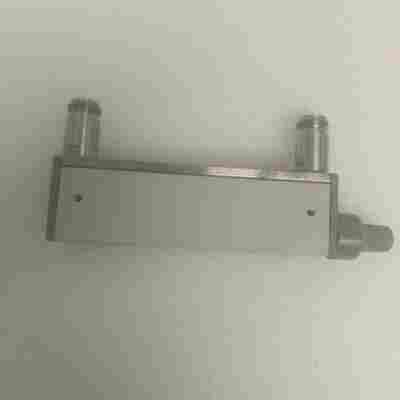

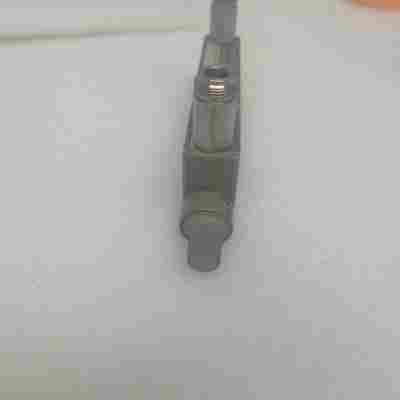

Agilent 8494B衰減器，HP-8494B 步進衰減器
：安捷倫Agilent 惠普HP
產品：手動步進衰減器、可調衰減器
在dc~4 GHz、dc~18 GHz和dc~26.5 GHz三個頻率范圍提供快速、的信號電平控制。它們的特點是在多種頻率、衰減和連接器選件的情況下都具有優良的重復性和可靠性。
衰減重復性規定為每部分5百萬次周期小于0.03 dB(18~26.5 GHz為 0.05dB)。這就保證用在自動測試系統中時有小的測量不確定度和高的置信度。機電步進衰減器具有高性能測試和測量設備所要求的小駐波比、低插入損耗和高精度。

主要特性與技術指標

*的RF性能

0 dB時的插入損耗：

0.6 dB + 0.09 dB/GHz

*駐波比：8 GHz時為1.5，12.4 GHz時為1.6，18 GHz時為1.9

重復使用壽命：

0.03 dB*值，每部分重復500萬次

*RF輸入功率：1 W（平均值），100 W（峰值）

特性

連接器類型：可選擇N型陰頭、SMA陰頭、APC-7
