　執行機構

　　執行機構是*種用于控制閥門、風門等的機械裝置。

　　氣動執行機構

　　氣動執行機構可在嚴酷工作條件中提供高閥桿動力輸出。這些執行機構通常通過氣壓操作，但有*些可通過過程液體自行操作。

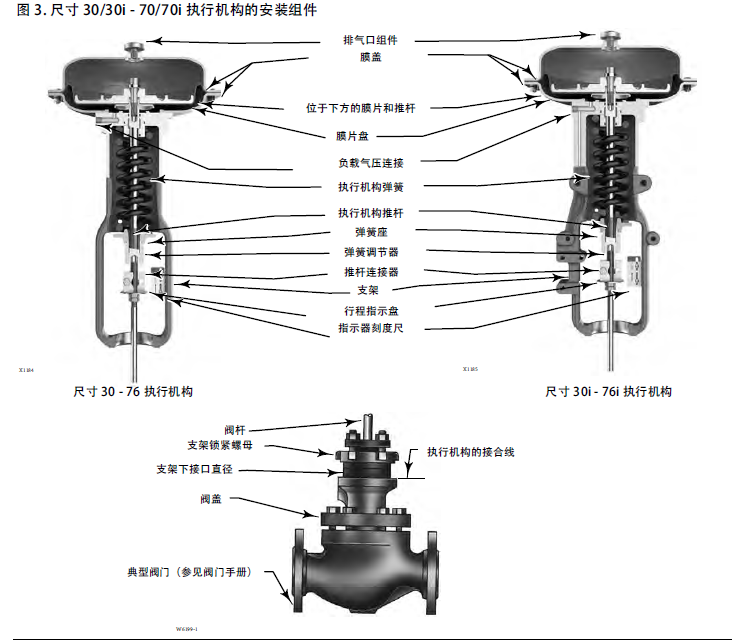

所有667 型執行機構均為反作用執行機構。對下膜蓋施加氣源壓力會使執行機構推桿向上移動，與起平衡作用的彈簧力對抗。當加載壓力減小時，彈簧會使執行機構推桿向下移動。如果加載壓力消失，彈簧會使推桿移到*下位置。這種執行機構向下推關斷型閥門提供“失氣關閉”作用方式，向下推打開型閥門提供“失氣打開”作用方式。

頂裝式手輪的組裝

1. 對于用于尺寸30/30i - 60/60i 執行機構的手輪組件，給手輪桿末端涂抹防卡潤滑劑。將推板滑到手輪桿上并敲入槽銷，以將兩者固定在一起。對于用于尺寸70/70i 或87 執行機構的手輪組件，給推力軸承涂抹防卡潤滑劑。將推力軸承裝入推板內，然后將兩者滑到手輪桿上。給固定螺釘?shù)穆菁y涂抹螺紋鎖

固密封劑。安裝固定螺釘并擰緊。

2. 給O型圈涂抹鋰基潤滑脂，然后將O型圈裝入手輪架中。

3. 給手輪桿的螺紋涂抹防卡潤滑劑，然后將手輪桿擰入手輪架中。

4. 將行程限位器鎖緊螺母旋到手輪桿上。

5. 將手輪和限位器螺母安裝到手輪桿上，然后擰緊六角螺母，以將其緊固在一起。用開尾銷固定螺母。

6. 如果手輪架和上膜蓋是分開的，用鋰基潤滑脂潤滑O型圈，然后將O型圈裝入手輪架中。將膜蓋的孔和手輪架的孔對齊，然后安裝六角頭螺釘并以交叉方式均勻擰緊，以形成正確密封。

7. 將上膜蓋安裝到膜片上，并將兩者的孔對齊。

膜片式執行機構

　　Fisher 彈簧和膜片式氣動執行機構動作方式可為“正作用”，即進入膜蓋的空氣使執行機構推桿向下運動。這種“氣關”動作會壓縮彈簧，彈簧又會在氣源壓力下降或消失時重新向上推動執行機構推桿。

　　另外， 彈簧和膜片式氣動執行機構動作方式可為“反作用”，即進入膜蓋的空氣使執行機構推桿向上運動。這種“氣開”動作會壓縮彈簧，彈簧又會在氣源壓力下降時使執行機構推桿向下運動。這是*常見膜片式執行機構類型，因?yàn)閺椈蓵?huì)使閥門在氣源消失時處于“故障自動關閉”位置。

使用范圍

石油和氣體、造紙和紙漿、煉油、食品和飲料、化工和石化、制藥、電力、金屬與冶煉、半導體； 產品和服務范圍包括：控制閥和執行機構、數字式閥門控制器、數字式液位控制器、AMS ValveLink軟件、現場安裝的儀表、快速替換件服務、調壓器等。
