庫號：D410092

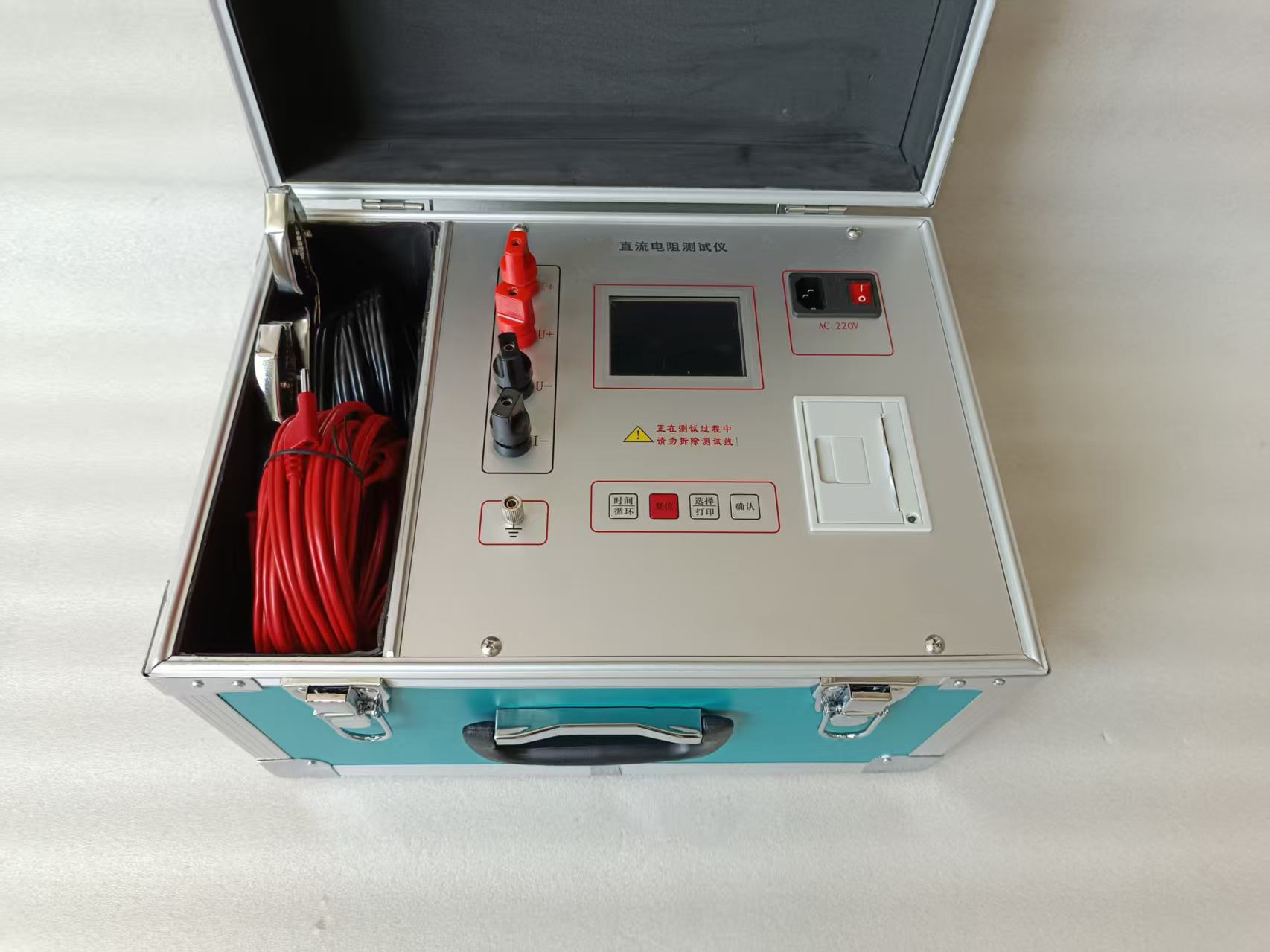

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司研制了單通道20A直流電阻測試儀。
該直流電阻測試儀采用全新電源，具有體積小、重量輕、輸出電流大并且可根據負載大小自動調整等特點。整機由雙芯片采樣，精度，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直流電阻的快速測量。
變壓器繞組的直流電阻測量是變壓器的例行試驗，其主要目的是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的運行。
該直流電阻測試儀采用32位ARM內核作為處理的，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量變壓器和互感器的直流電阻。
一、功能特點
1、儀器采用65K真彩色液晶屏顯示，中文菜單提示，操作方便。
2、儀器采用32位ARM內核作為處理，穩定性好。
3、設備具有完善的保護電路，性強。
4、儀器輸出電流大，測量范圍寬，體積小，重量輕。
5、設備具有數據存儲功能，以及試驗數據打印功能。

二、指標
1、輸出電流：自動、20A、10A、、2A、0.1A、5mA
2、測量范圍及準確度：
手動檔：20A   （1mΩ～100mΩ    ±0.2%±5個字）
10A   （100mΩ～1Ω     ±0.2%±5個字）
    （1Ω～5Ω        ±0.2%±5個字）
2A    （5Ω～100Ω      ±0.2%±5個字）
0.1A  （100Ω～1000Ω   ±0.5%±5個字）
5mA   （1000Ω～2000Ω  ±0.5%±5個字）
自動檔：使用自動檔測試時，電阻如有跳動或電流錯誤，請手動檔測試?；驒z查測試線通斷情況及測試鉗口是否夾緊。
3、分辨 率：0.1μΩ
4、工作溫度：-10～40℃
5、環境濕度：≤80%RH
