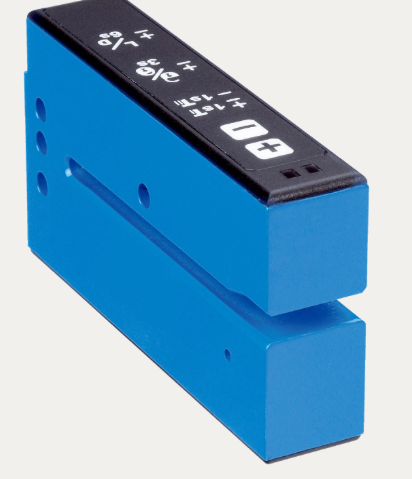

UFN3-70B413現貨SICK施克槽型傳感器

UFN3-70B413

訂貨號：

6049678

工作原理 超聲波技術

外殼形狀 槽形形狀

尺寸（寬 x 高 x 深） 18毫米 x 47.5毫米 x 92.5毫米

槽型寬度 3毫米

叉形深度 69毫米

標簽識別 ?

*小可檢測物體 （MDO） 標簽之間的間隔 / 標簽大小： 2 mm 1）

設置 加/減按鈕 (示教，靈敏度，明通/暗通開關)

示教功能程序

2 個示教觸點

示教功能程序（動態）

安全技術參數

MTTFD 207 年

DC平均 0 %

1） 取決于標簽的厚度。

供電電壓 10 V DC ... 30 V DC 1)

殘余紋波 < 10 % 2)

電流消耗 40 mA 3)

初始化時間 100 ms

開關頻率 1.5 kHz 4)

響應時間

≤ 250 μs

開關量輸出

PNP

NPN

開關量輸出（電壓）

PNP：高電平 = UV ≤ 2 V / 低電平約 0 V

NPN：高電平 = 約 UV / 低電平 ≤ 2 V

開關類型 明/暗切換

輸出電流 Imax. 100 mA 5)

防護等級 III 6)

保護電路

具有短路保護的輸出端 Q

抑制干擾脈沖

連接類型

插頭，M8，4 針

1) 限值，反極性保護在具備短路保護的電路中運行時：* 8 A.

2) 不得過或低于 UV 公差.

3) 無負荷.

4) 明暗比 1:1，典型，取決于材料和速度.

5) 小輸出電流 0.3 mA.

6) 測量電壓 DC 50 V.

運行環境溫度 +5 °C ... +55 °C 1)

倉庫環境溫度 –20 °C ... +70 °C

沖擊負荷 根據 EN 60068-2-27

電磁兼容性 EN 60947-5-2 2)

外殼防護等級 IP65

UL 文件編號 NRKH.E191603 & NRKH7.E191603

1) 低于 0°C 時導線不能發生形變.

2) UFN 符合工業領域相關的電磁兼容性規定（EMC）（電磁輻射防護等級 A）。在住宅區使用時可能造成電磁輻射干擾。

UFN3-70B413現貨SICK施克槽型傳感器
