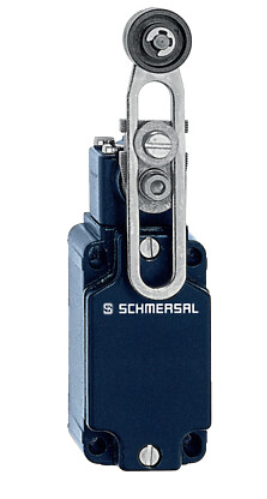

闡述Z4V7H 332-11Y-M20施邁賽限位開關

151124340 Z4V7H 335-11Z-RVA

金屬外殼

大量的二選一操動件

耐油和石油產品

40 mm x 76 mm x 40 mm

操動頭可按4 x 90°重新安裝

1 電纜進口 M 20 x 1.5

大觸點斷開

高重復精度開關觸點

銀觸點鍍金

速動磁開關系統

區別于速動開關，提供一個固定的開關位置點。

按EN 50041設計

僅僅為了定位

操縱桿的角度每次可調節10°

型號

Z4V7H 332-11Y-M20

商品編號（訂購編號）

131152177

EAN（歐洲商品編號）

89

eCl@aa number，版本：12.0

27-27-06-01

eCl@aa number，版本：11.0

27-27-06-01

eCl@aa number，版本：9.0

27-27-06-01

ETIM 編號，7.0 版

EC000030

ETIM 編號，6.0 版

EC000030

許可 - 標準

證書

CCC

體數據

標準型

BG-GS-ET-15

EN IEC 60947-5-1

外殼結構類型

標準結構設計

外殼材料

輕合金壓鑄

墊圈鍍層材料

涂色

桿材料

金屬薄膜

毛重

275 g

安全評估

標準型

EN ISO 13849-1

任務時間

20 年

安全評估 - 安全輸出

B10D 常閉觸點 (NC)

20,000,000 操作

機械參數

執行元件

滾輪搖桿

滾輪材料

塑料

機械壽命，*少

30,000,000 操作

操動扭矩，*小

0.4 Nm

機械數據 - 連接器B端

連接器型號

母連接器

機械參數 - 尺寸

傳感器長度

57 mm

傳感器寬度

40 mm

傳感器高度

173.5 mm

環境條件

防護等級

IP65

IP67

工作環境溫度

-30 ... +80 °C

環境條件 - 絕緣值

額定沖擊耐受電壓 Uimp

4 kV

電氣參數

熱測試電流

6 A

要求額定短路電流

1,000 A

應用類別 AC-15

230 VAC

應用類別 AC-15

2.5 A

開關元件

1個NO 觸點， 1個NC 觸點

開關原理

速動型

開關頻率

3,000 /h

觸點材料，電氣

銀鍍金 (AgNi 15 + Au 0.3μm)
