尺寸圖KCD2-SLD-EX1.1245德國P+F隔離安全柵

電磁閥驅動器

KCD2-SLD-Ex1.1245

<1通道隔離屏障

<24 V DC電源（總線或回路供電）

<12 V DC時輸出45 mA

<線路故障透明度（LFT）

<測試脈沖抗擾度

<外殼寬度12.5毫米

<符合IEC/EN 61508的SIL 3級

函數

這種隔離屏障用于本質安全應用。

它為位于危險區域的電磁閥、LED和聲音報警器供電。

該設備由回路供電信號或總線供電邏輯信號控制。

該設備對各種控制系統的測試脈沖免疫。

該設備模擬輸入端的*小負載。*小負載可以激活和停用。

線路故障透明度功能可以通過電磁閥驅動器開關輸入端的阻抗變化在現場顯示線路故障。

線路故障由紅色LED指示，并通過故障指示輸出或開關觸點輸出。

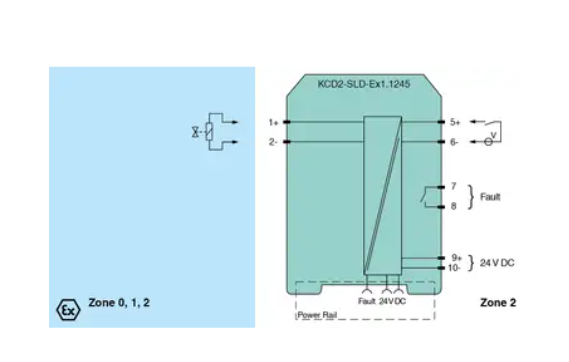

接線圖

KCD2-SLD-Ex1.1245

區域0、1、2區域2

24伏直流電

電源導軌

故障24 V DC

故障

五、

技術數據

通用規格

信號類型數字輸出

功能安全相關參數

安全完整性等級（SIL）SIL 3

系統能力（SC）SC 3

供應

接線端子5+、6-回路供電

電源軌或端子9+、10-總線供電

額定電壓Ur-19。.30伏直流電

回路供電

技術數據

24V、270Ω負載下的功耗為1.3 W

輸入

連接側控制側

接線端子5+、6-

DO卡的測試脈沖長度*為2ms

信號電平環路已通電

1-信號：19。.30伏直流電

0信號：0。..5伏直流電

公共汽車供電

1-信號：15。.30 V DC（電流限制為5 mA）

0信號：0。..5伏直流電

額定電流Ir 0信號：典型值。1.5 V DC時為1.6 mA；類型。3 V DC時為8 mA（*漏電流DO

卡片）

1-信號：≥36mA（*小負載電流DO卡）

浪涌電流<200mA，10ms回路供電

輸出

連接側現場側

接線端子1+、2-

內部電阻器Ri 240Ω

當前類型。45毫安

典型電壓Ue。12伏

電流限制Imax 50 mA

典型開環電壓Us。24.6伏

標稱負載0.05。.18 kΩ，線路故障檢測（LFD）的有效范圍

輸出II故障信號

連接端子7、8，非本質安全型

觸點負載30 V DC/0.5 A電阻負載

機械壽命105個開關周期

通電/斷電延遲≤20ms/≤20ms

線路故障檢測

測試電流*為350μA，根據ILFD計算=4.7 V/（15 kΩ+RLoad）

電隔離

輸出/其他電路基本絕緣符合IEC/EN 61010-1，額定絕緣電壓300 Veff

輸出II/電源基本絕緣符合IEC/EN 61010-1，額定絕緣電壓32 Veff

指示器/設置

顯示元件LED

控制元件DIP開關

通過DIP開關進行配置

正面標簽空間

指令符合性

有關更多信息，請參閱系統說明。

防護等級IEC 60529:2013

電擊防護EN 61010-1:2010

環境條件

環境溫度-20℃。60°C（-4…140°F）

觀察降額限制的溫度范圍，見降額一節。

機械規格

防護等級IP20

連接螺釘端子

質量約150克

尺寸12.5 x 119 x 114毫米（0.5 x 4.7 x 4.5英寸）（寬x高x深），外殼類型A2

根據EN 60715:2001安裝在35 mm DIN安裝軌道上
