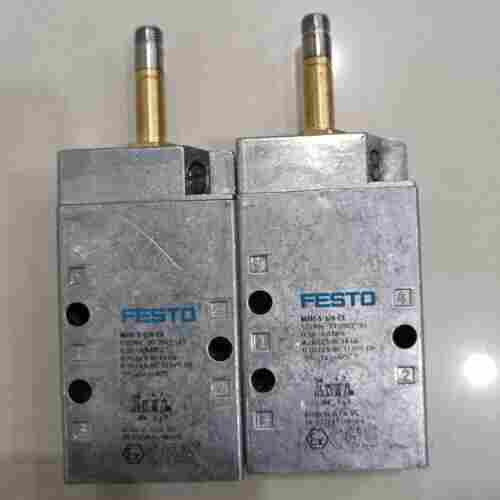

費斯托電磁換向閥MFH-5-1/8-EX部件一覽

實用: 氣口口徑大，流量優化，堅固的金屬螺紋口或預裝配QS 接頭，用于標準化O.D.的氣管 三位五通閥，用于特殊功能

– 開關位置14 被保留(開關位置14 被保留，如果緊急停機/斷電)，開關位置12 無彈簧復位

? 帶一到八個模塊化閥位(8個電磁線圈)。相當于1 到 8 個VSVA 閥。

輸入的連接技術與CPX同選:M8,M12, 快速接口, Sub-D, 彈簧壓接端子(端子防護等級IP20)。

標準額定流量（根據 DIN

 1343 標準化）500 l/min

工作氣口G1/8

工作電壓通過電磁線圈，須另外訂購

工作壓力0.18 Mpa ... 0.8 Mp

集成的現場總線節點管理與上位PLC 的通信連接。這可實現節省空間的氣動和電子解決方案。

帶CPX系統現場總線接口的閥島可配置16個氣路板。

每個接口2個電磁線圈，因此可驅動32個電磁線圈。

真空發生器，三種性能設置,節氣回路, 可選增加噴射次數 (動力噴射器脈沖) 和 通過內部總線連接, 參數可以通過CPX系統進行配置

單個氣路板上單個閥的閥寬可達52 mm，可用于遠離閥島的氣缸。

電接口為標準化4針M12插頭、24 V DC (EN 61076-2-101), 4針彈簧預加載端子或開放式電纜, 24 V DC（用戶可自行配置）。

通過一根預裝配的多芯電纜將控制器的控制信號傳輸給閥島，這大大節省了安裝時間。

AS-I 接口的一個特性就是通過一根兩芯電纜可同時傳輸數據和電源。電纜的外廓形狀具備極性容錯保護。
